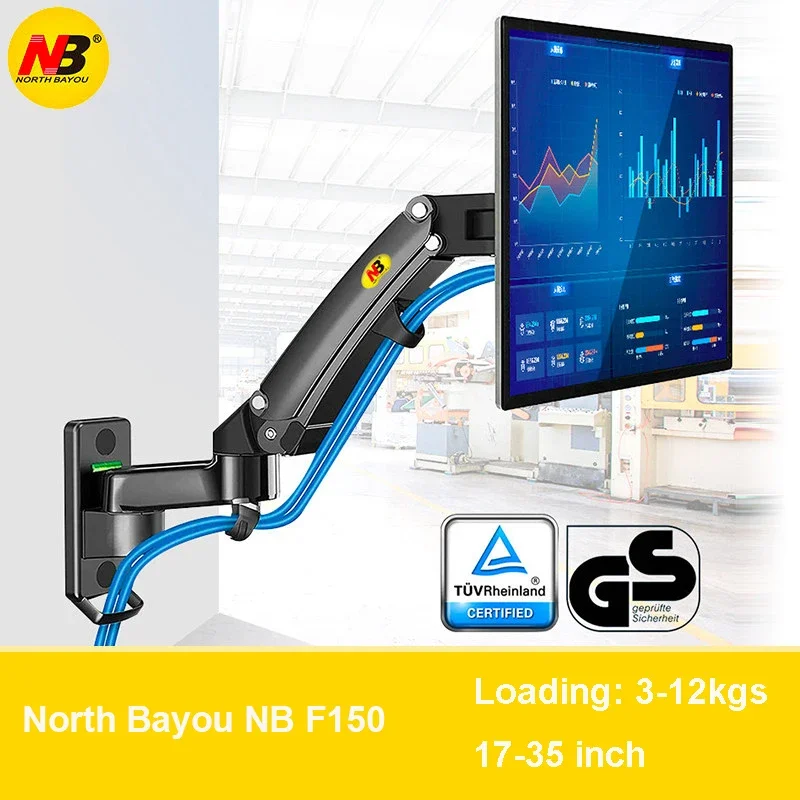

Le NB F150 est un bras moniteur qui se fixe au mur — pas au bureau. Il supporte des écrans de 17 à 35 pouces (jusqu'à 12 kg) et s'étend jusqu'à 44,5 cm du mur. L'installation prend environ 15 minutes avec une perceuse.
Avant de commencer — vérifications
- Type de mur : béton, brique ou parpaing = parfait. Placo/plâtre = utilisez des chevilles Molly spéciales (non incluses)
- VESA compatible ? Vérifiez l'arrière de votre écran — 4 trous en carré espacés de 75, 100 ou 200 mm
- Outils nécessaires : perceuse, niveau à bulle (ou appli niveau sur téléphone), crayon
- Inclus dans le colis : plaque murale, bras articulé, plaque VESA, chevilles béton, vis, clé Allen
Étape 1 — Choisir l'emplacement
Asseyez-vous à votre bureau et regardez droit devant vous. Le centre de l'écran doit être à la hauteur de vos yeux. Marquez ce point au mur avec un crayon.
Conseil : le bras s'étend de 44,5 cm — assurez-vous que l'écran ne dépasse pas le bord du bureau quand il est déplié.
Étape 2 — Fixer la plaque murale

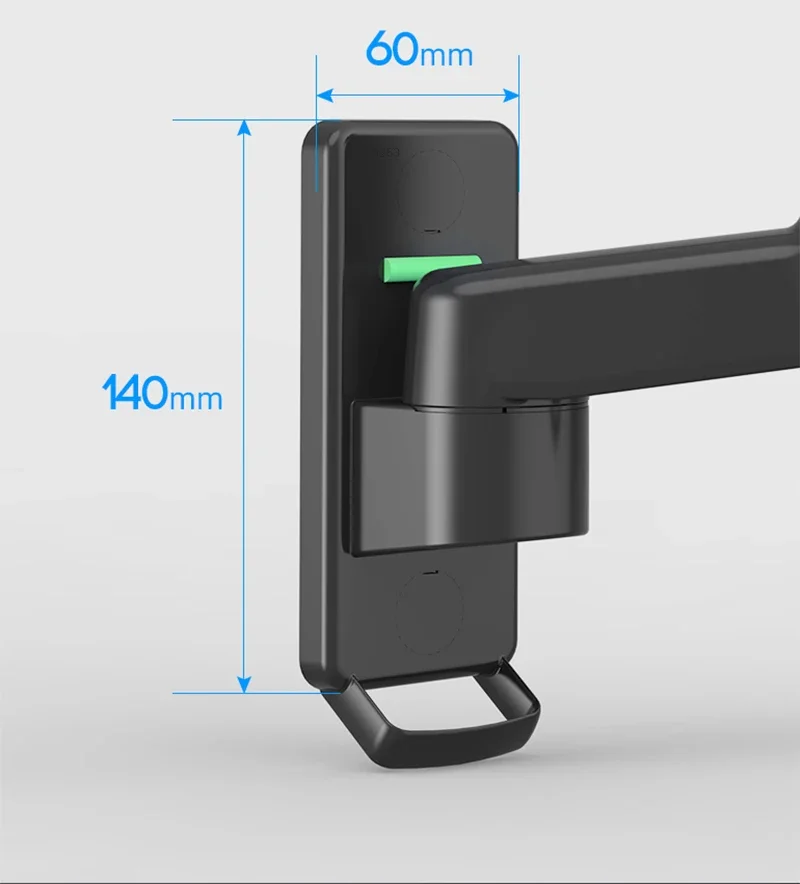

La plaque murale est compacte : 60 × 140 mm.
- Placez la plaque au mur au point marqué
- Utilisez un niveau pour vérifier qu'elle est droite
- Marquez les 4 trous de fixation avec un crayon
- Percez les 4 trous (mèche béton 8 mm pour murs en béton)
- Insérez les chevilles dans les trous
- Vissez la plaque murale solidement
Important : tirez sur la plaque après fixation pour vérifier qu'elle ne bouge pas. Elle doit supporter le poids de l'écran (jusqu'à 12 kg).
Étape 3 — Monter le bras articulé
Le bras se clipse sur la plaque murale — un mécanisme de verrouillage clique en place. Pas besoin d'outils pour cette étape.
Étape 4 — Régler le ressort à gaz
Avant de fixer l'écran, réglez la tension du ressort :
- Utilisez la clé Allen fournie sur la vis de réglage (base du bras)
- Écran lourd (8-12 kg, 32-35 pouces) — serrez pour plus de résistance
- Écran léger (3-6 kg, 17-24 pouces) — desserrez
Le bon réglage : le bras reste en place quand vous le positionnez — il ne monte ni ne descend tout seul.

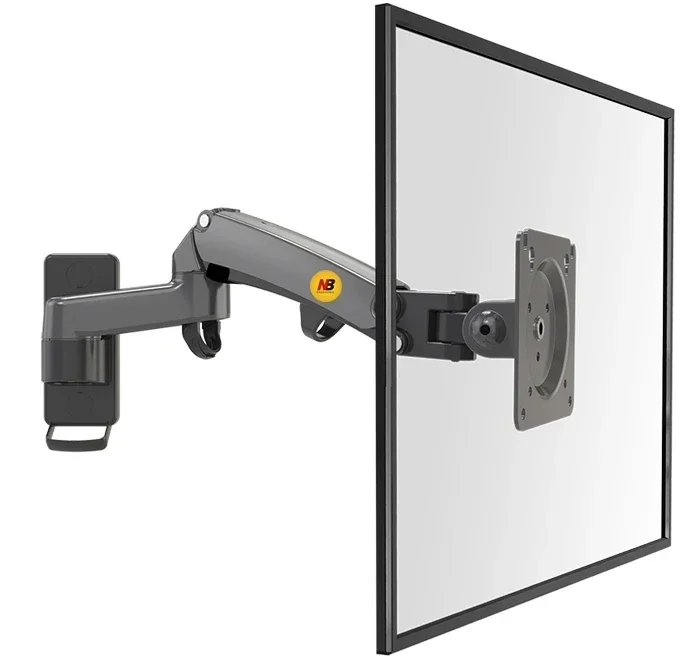

Étape 5 — Fixer l'écran avec la plaque VESA
- Posez l'écran face vers le bas sur une surface douce (serviette)
- Vissez la plaque VESA à l'arrière (4 vis fournies)
- Accrochez l'écran sur le bras — il clipse sur la plaque VESA
Compatible VESA 75×75, 100×100 et 200×200 mm — couvre la quasi-totalité des écrans du marché.
Étape 6 — Organiser les câbles

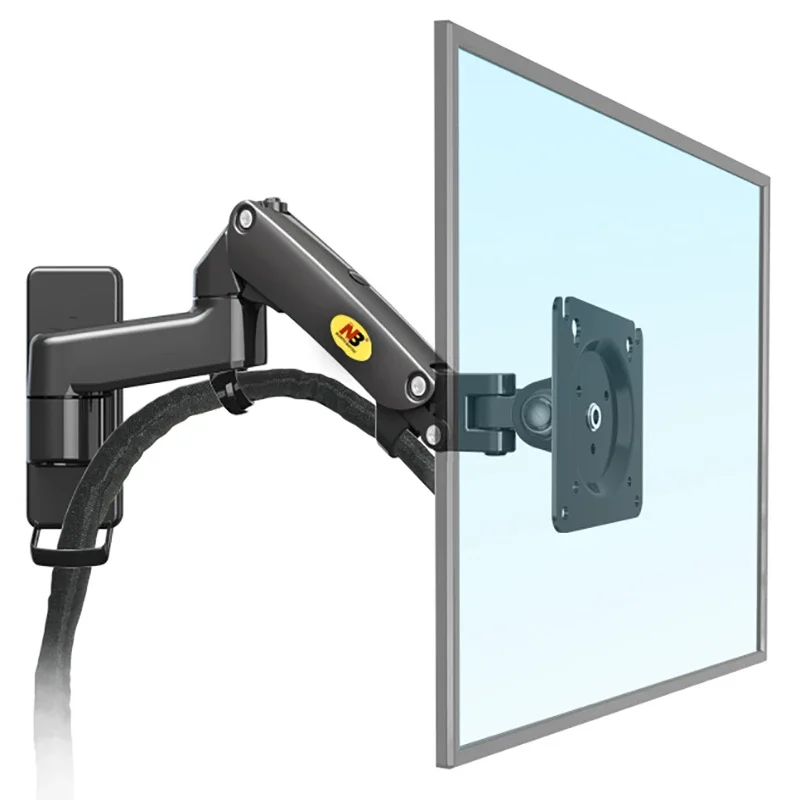

Passez les câbles (HDMI, alimentation) dans les guides intégrés le long du bras. Les câbles suivent le bras quand vous bougez l'écran — propre et organisé.
Résultat final
L'écran flotte devant le mur, le bureau est complètement libéré. Vous pouvez :
- Tirer l'écran vers vous (44,5 cm d'extension)
- Replier contre le mur quand vous ne l'utilisez pas
- Pivoter en portrait pour la lecture ou le code
- Incliner pour éliminer les reflets (-30° à +85°)
Vidéo d'installation
Voir la vidéo d'installation NB F150 sur YouTube
Pourquoi choisir la fixation murale ?
- Bureau libéré — aucun pied, aucune pince, aucun encombrement
- Petits espaces — idéal pour les chambres et petits bureaux au Maroc
- Propreté — les câbles passent dans le bras, invisible
- Grands écrans — supporte jusqu'à 35 pouces et 12 kg (plus que les supports de bureau)
Fiche technique
- Écran : 17-35 pouces, 3-12 kg
- Extension : 44,5 cm depuis le mur
- Hauteur réglable : 19,5 cm
- VESA : 75×75, 100×100, 200×200 mm
- Inclinaison : -30° à +85°
- Rotation : 360°
- Plaque murale : 60 × 140 mm
- Certifications : TÜV Rheinland, GS
