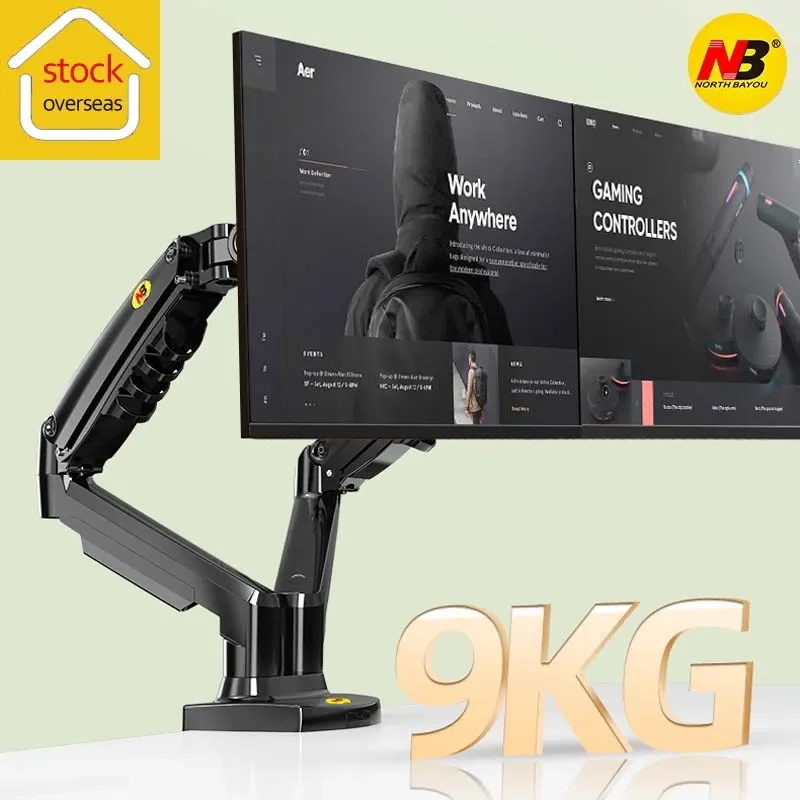

Le NB F160 est un support double écran premium avec ressort à gaz — chaque bras supporte un écran de 17 à 27 pouces (jusqu'à 9 kg). L'installation prend environ 15 minutes. Tout est inclus dans le colis.
Ce qu'il y a dans le colis
- 2 bras articulés avec ressort à gaz intégré
- Poteau central en aluminium
- C-clamp (pince de bureau) + pièce grommet
- 2 plaques VESA (75×75 et 100×100 mm)
- Vis, clé Allen — tout est inclus
- Manuel d'installation

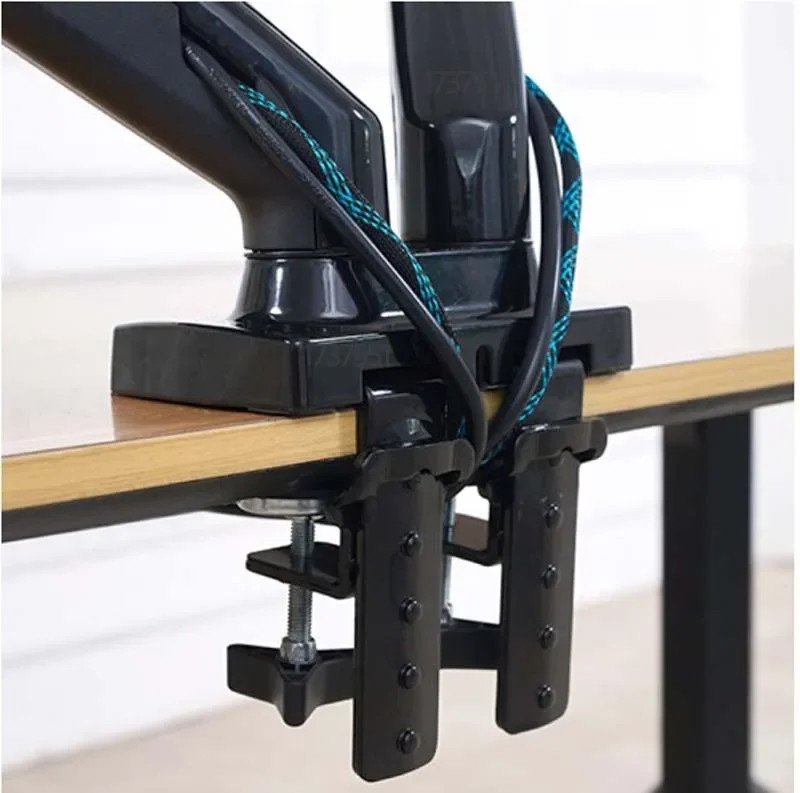

Étape 1 — Fixer le C-clamp au bureau

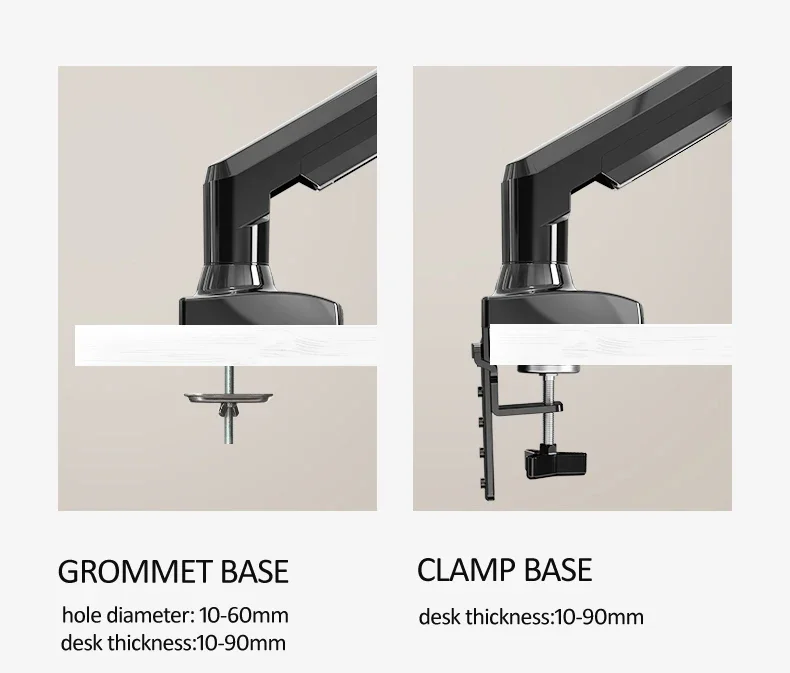

Deux options de fixation selon votre bureau :
- C-Clamp (pince) — serrez sur le bord du bureau. Compatible bureaux de 20 à 90 mm d'épaisseur. Pas de perçage.
- Grommet (trou) — passez par un trou de câbles existant (10-60 mm de diamètre). Plus stable, mais nécessite un trou dans le bureau.
Conseil : le C-clamp suffit pour la plupart des bureaux. Placez-le au centre ou légèrement à gauche pour un espacement égal entre les 2 écrans.
Étape 2 — Insérer le poteau central
Glissez le poteau en aluminium dans le C-clamp. Vérifiez qu'il est bien droit (utilisez un niveau si vous en avez un), puis serrez la vis de blocage avec la clé Allen.
Étape 3 — Monter les 2 bras articulés
Glissez chaque bras sur le poteau. Le ressort à gaz est déjà intégré dans chaque bras — c'est ce qui permet de monter ou descendre l'écran d'une seule main.
Astuce : montez les bras AVANT de fixer les écrans. C'est plus facile de régler la hauteur sans le poids des moniteurs.
Étape 4 — Fixer les plaques VESA aux écrans
Vissez une plaque VESA à l'arrière de chaque écran (4 vis par écran). Vérifiez l'espacement des trous :
- 75×75 mm — petits écrans (17-22 pouces)
- 100×100 mm — la plupart des écrans (22-27 pouces)
Retournez l'écran sur une surface douce (serviette) pour visser sans rayer.
Étape 5 — Clipser les écrans et régler
Accrochez chaque écran sur son bras via la plaque VESA. Puis réglez :
- Tension du ressort — avec la clé Allen, tournez la vis à la base du bras. Écran lourd = plus de tension. Le bon réglage : l'écran reste en place quand vous le lâchez.
- Hauteur — le haut de l'écran doit être au niveau de vos yeux
- Inclinaison — -30° à +85° pour éliminer les reflets
- Rotation — 360° pour passer en mode portrait (code, documents)
Étape 6 — Organiser les câbles
Passez les câbles HDMI, alimentation et USB dans les clips de gestion des câbles intégrés le long de chaque bras. Un bureau propre = un bureau productif.
Dimensions et portée
- Envergure totale : 94 cm d'un écran à l'autre (2 × 27 pouces côte à côte)
- Extension par bras : 53 cm depuis le poteau
- Hauteur réglable : 40 cm de course verticale
- Bureau compatible : 20-90 mm d'épaisseur (C-clamp)
Vidéo d'installation
Pour voir le montage en détail :
Voir la vidéo d'installation NB F160 sur YouTube
Pour qui est le NB F160 ?
- Développeurs — code à gauche, terminal/browser à droite
- Traders — graphiques sur un écran, ordres sur l'autre
- Créateurs de contenu — montage sur un écran, preview sur l'autre
- Télétravail — doublez votre productivité avec 2 écrans
Fiche technique
- Écrans : 2 × 17-27 pouces, 2-9 kg chacun
- Envergure : 94 cm max
- Extension : 53 cm par bras
- Hauteur : 40 cm réglable
- VESA : 75×75 et 100×100 mm
- Fixation : C-clamp (20-90 mm) ou grommet (10-60 mm)
- Rotation : 360° par écran
- Matériau : alliage d'aluminium
Disponible sur SmartLook.ma à 680 DH avec livraison gratuite partout au Maroc et paiement à la livraison.
